20方東風D3S后雙橋?yàn)⑺嘷東風牌DFV5253GPSGP6D型綠化噴灑車
底盤（DFV1253GP6DJ）采用東風專底新款D3S駕駛室，玉柴245馬力或玉柴270馬力發動機，4350+1350軸距，陜齒八檔變速箱或9檔變速箱，5t前橋/10t后橋，11.00鋼絲胎，空調，方向助力，斷氣剎，ABS。
上裝部分：

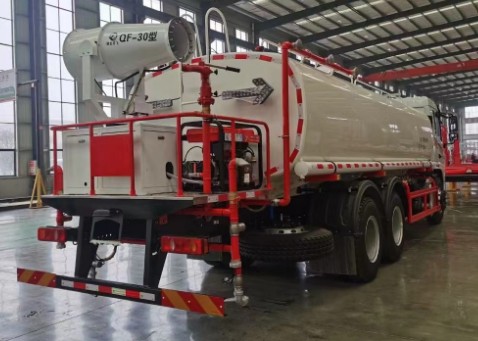

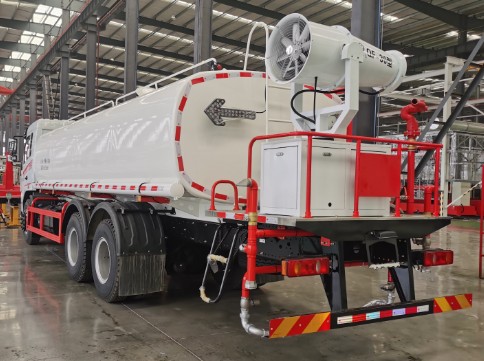

罐體容積20立方左右，配專用灑水泵（泵可自吸自排），帶前沖、后灑、側噴，后工作平臺及高炮（高炮可調節），其余為灑水車標配制作。后平臺可選裝噴霧機組。
國六東風專底D3L后雙橋?yàn)⑺嚿涎b配置：
罐體采用4mm厚武鋼專用容積板制作，大功率專用灑水泵。前沖（噴），后灑，帶側噴，后置工作平臺，氣動閥帶駕駛室控制,大功率專用灑水泵。平臺上安裝綠化灑水炮可全方位旋轉可連續調成直沖、大雨、小雨、毛毛雨；帶安排護欄，帶自流閥，帶消防接口。帶自吸泵自吸自排，可將池塘的水直接吸入罐體內也可直接從城市街道消防栓上連接注水，吸入罐體內。罐前量水位管、罐后爬梯、罐上罐口帶簡易護欄、罐側雙炮筒、4寸鋼絲塑膠管兩根，罐體表面雙層油漆工藝，防銹、耐腐蝕。罐內做玻璃鱗片防腐。
20方東風D3S后雙橋?yàn)⑺囌嚰夹g(shù)參數：
東風牌DFV5253GPSGP6D型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
東風牌 |
公告批次 |
384 |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
DFV5253GPSGP6D |
|
總質量(Kg) |
25000 |
罐體容積(m3) |
15.03 |
|
額定載質量(Kg) |
13605,13670 |
外形尺寸 |
9950,10000,10500,10550,11050 ×2500,2520,255 0×3300,3450 |
|
整備質量(Kg) |
11200 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3,2 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
23/13,23/11 |
前懸/后懸 |
1440/2810,1440/2860,1440/3360 |
|
軸荷(Kg) |
7000/18000(二軸組) |
最高車速(Km/h) |
89 |
|
備注 |
該車主要用于園林綠化噴灑作業,罐體總?cè)萘?15.03立方米,罐體有效容積14.32立方米,罐體外形尺寸(長/長軸/短軸)(mm): 6600*2400*1460.隨底盤選裝駕駛室,隨底盤選裝左右兩側布局,遮陽板為選裝件,側防護采用Q235材質螺栓連接,后防護采用Q235材質焊接連接,后部防護斷面尺寸:50×120.后部離地高度500mm.ABS型號/生成廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司.選裝兩側方圓形水管道,選裝后高位花灑.選裝后弧形噴霧及側面造型,選裝側面布局.選裝前沖電子水炮時整車外形長/前伸對應關系:10500/550,10550/550,11050/550.選裝駕駛室前面罩式樣及熏黑燈具,選裝上車踏步及輪罩造型. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFV1253GP6DJ |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車新疆有限公司 |
|
軸數 |
3 |
輪胎數 |
10 |
|
軸距 (mm) |
4350+1350,4750+1350,5400+1350,5700+1350,5900+1350,3600+1350 |
||
|
輪胎規格 |
11.00-20 16PR,11.00R20 18PR,12R22.5 18PR,295/80R22.5 18PR |
||
|
鋼板彈簧片數 |
9/10,8/13,9/13 |
前輪距 |
1940,1965,1980,2020,2040 |
|
燃料種類 |
柴油 |
后輪距 |
1860/1860 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D6.7NS6B320 B6.2NS6B230 YCS06245-60 D6.7NS6B260 YCS06270-60 YCS06245-60A YCK08300-60 D6.7NS6B230 B6.2NS6B260 YCS06290-61 YCS06300-61 B6.2NS6B290 WP7H300E62 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 W濰柴動力股份有限公司 |
6700 6200 6234 6700 6234 6234 7698 6700 6200 6442 6442 6200 6800 |
231 169 180 191 199 180 221 169 191 213 221 213 221 |
