HWP-Z12/65TQ型取力器

采埃孚12TX2621TD變速箱

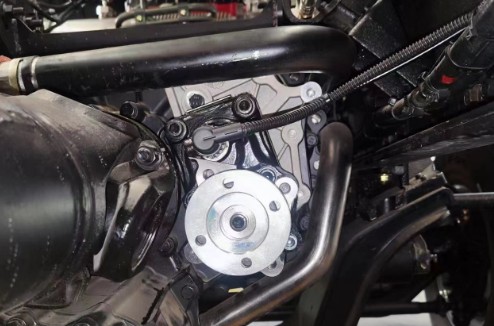

HWP-Z12/65TQ型取力器安裝效果圖

HWP-Z12/65TQ型取力器安裝效果圖

此文章只是幫助安裝采埃孚變速箱取力器的客戶了解安裝方法，文章來源于網絡，如果有侵權和錯誤，請聯系網站站長刪除。

各經銷商:
最近陸續接到服務站反饋?zhàn)詣?dòng)變速箱故障，經核查發現客戶不正確加裝取力器造成變速箱內部件損壞，為杜絕此類問題再次發生，對于采埃孚變速箱加裝取力要求如下:
1、市場加裝取力器必須采用采埃孚認證的取力器產品或者采埃孚原廠取力器。
2、手動擋、自動擋必須按取力器加裝接線圖要求正確連接。
3、如果安裝非采埃孚授權取力器，采埃孚一律不予保修。
4、各經銷商必須告知客戶選擇采埃孚認證的取力器和安裝方法，否則變速箱損壞造成的損失由經銷商和客戶自行承擔。

一、取力器安裝：

1、拆下取力器蓋板和密封蓋，安裝定位銷。
2、清潔接合面，安裝鋼墊（否則會導致漏油）。
3、將帶取力器過渡板分總成裝入。

一、取力器安裝

1、使用扭力扳手緊固取力器過渡板分總成。
M12螺栓，79Nm
M10螺栓，46Nm
注意：檢查襯套是否漏裝。
2、使用M12定位銷，裝入紙墊，安裝取力器，擰緊取力器螺栓，50Nm。
注意：檢查取力器O型圈是否漏裝，取力器螺栓涂抹樂泰242螺紋膠。

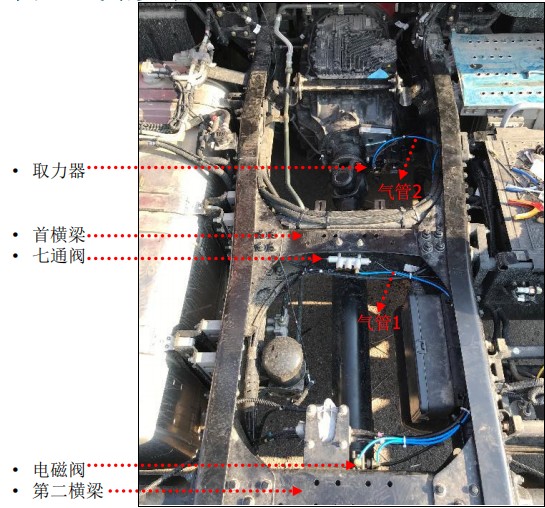

二、取力器氣路安裝：

1、電磁閥安裝在第二橫梁上，用M8*60螺栓固定。
2、安裝氣管1，一端從安裝在首橫梁上的7通閥取氣，另一端連接電磁閥1口。
3、安裝氣管2，一端連接在取力器進氣口，另一端連接電磁閥2口。

注意：

氣管1兩端都是彎通接頭。

氣管2兩端都是直通接頭。
氣管沿大梁整車線束用軋帶固定。
三、取力器電路安裝—接線示意圖：

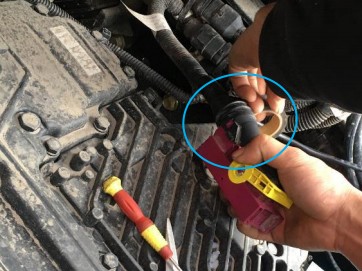

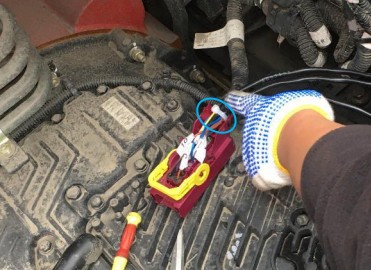

三、取力器電路安裝—變速箱主線束：

1、根據線束標號插入TCU主插頭對應的針腳
2、使用軋帶固定好線束
3、使用電工膠帶纏好線束，防止進水
注意：安裝針腳前，先打開接頭針腳保險片，針腳裝入后鎖緊保險片。

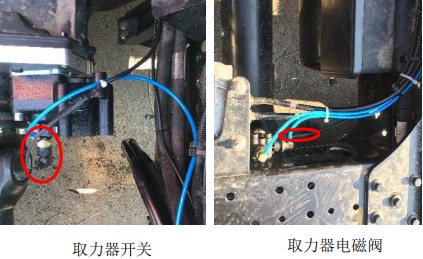

三、取力器電路安裝—變速箱主線束到取力器開關、電磁閥、前圍柵X1Y5

1、沿著車架線束用軋帶固定后，將接頭插入取力器和電磁閥開關接頭。
2、沿著車架線束用軋帶固定到駕駛樓前端，將接頭插入X1Y5。

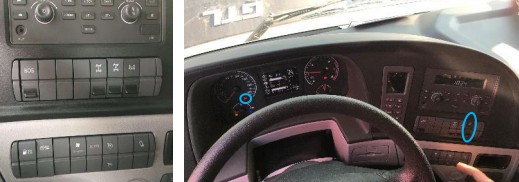

三、取力器電路安裝—前圍柵X1Y5到取力器翹板開關

注意：
1、取力開關接插件在儀表翹板開關后面，整車線束已預留好。
2、取力開關接插件1號針腳為正電，將此線距離接插件10cm處剪斷，帶電端用電膠布仔細保護好，另一端與開關5號腳并接。
3、開關3號針腳與前蓋后X1Y5接插件9號腳連接，此線整車已布置好，不用接！
4、啟動發動機，打開取力器請求開關，確認儀表取力器指示燈是否點亮。
自動擋取力器使用方法：
1、啟動發動機，變速箱處于空檔，按下取力器開關，取力器激活。
2、如果需要行車取力，取力器激活后，變速箱默認3擋起步，可以干預選擇1、5檔起步。
