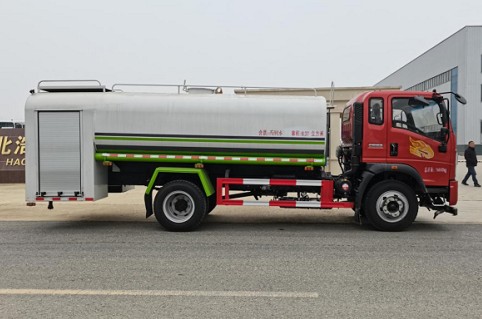

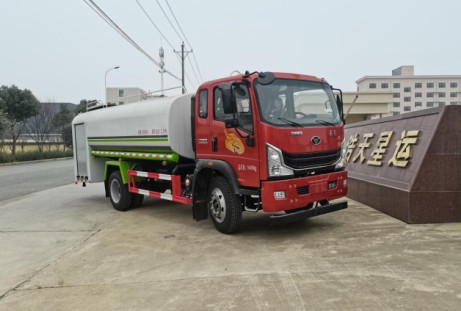

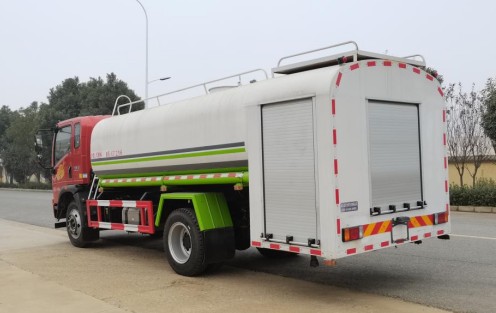

國六重汽豪曼12方消防灑水車_浩天星運牌HTX5165GPSR6型綠化噴灑車

國六重汽豪曼12方消防灑水車廠家電話：

159-7276-7978

浩天星運牌HTX5165GPSR6重汽豪曼ZZ1168G17FB0底盤
一、國六重汽豪曼12方消防灑水車底盤
型號：中國重汽集團福建海西汽車有限公司/ZZ1168G17FB0
發動機：濰柴動力股份有限公司
型號：WP4.1NQ190E61
外形尺寸：長：7670 寬：2350,2500 高：3000,3300,3500
排放標準：GB17691-2018國Ⅵ
功 率：140KW(190馬力)
驅動型式：后輪驅動
軸距：3900mm
二、國六重汽豪曼12方消防灑水車駕駛室
結構：排半駕駛室
座位設置：2人
駕駛室內設備：除原車設備外,加裝有取力器控制開關、100W警報器、回轉警燈開關、電臺電源線樁頭。
三、國六重汽豪曼12方消防灑水車容罐
容量： 水：12000Kg
材質：水罐：優質碳鋼
結構：框架焊接，內設防蕩板。

設備： 1個人口孔，帶有快速鎖緊及開啟裝置。1個液位指示器。1個排污口，帶不銹鋼球閥。1個注水口

四、國六重汽豪曼12方消防灑水車消防泵及管路系統
消防泵： CB10/30BL常壓消防泵
流量：常壓30L/s
壓力：常壓1.0
吸水深度：≥7m
引水時間：≤35s
安裝型式： 后置
管路系統
吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。
出水管路：1個出水口；通過罐到罐頂部有1個直徑≥89mm的水炮管路；
放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。
五、消防炮
型號：PS30型消防炮
流量：低壓30（L/s）
射程：水≥60m

壓力：低壓1.0MPa

六、取力器
型式：全功率夾心取力器
冷卻方式：強制式水冷
潤滑方式：飛濺式油潤滑
七、泵房
材質：骨架為優質鋼,蒙板為鋁合金板粘接結構
結構：泵房內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。
器材布置原則：
所有器材放置確保戰斗展開時隊員不干涉；
按照使用頻率和器材重量及外形放置器材；
按照戰斗編成和器材使用邏輯關系放置器材；

按照人體行為科學放置器材。

八、電器系統
車輛下方安裝側標志燈；
泵室后有獨立的消防泵控制系統。
九、總體技術要求
1、整車外觀保持一定的平整度，且符合有關規定。
2、所有鉚接保持一定的密度，符合企標規定。
3、所有焊接牢固，光潔，平整，符合企標規定。
4、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
十、隨車文件
1）底盤使用說明書
2）底盤質量保修卡
3）底盤維修手冊
4）底盤合格證
5）隨車工具清單
8）使用說明書
9）器材清單
10）整車合格證
